15 Работа насосов на сеть

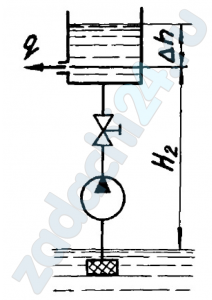

15.101 Из резервуара с постоянным уровнем бензин авиационный при температуре Т подается центробежным насосом в бак. Определить подачу насоса для случая, когда уровень жидкости в баке располагается на высоте H2. Диаметр трубопровода d1. Суммарный коэффициент сопротивления трубопровода (λl/d1 + Σζ) = 16.
До какого уровня может подняться жидкость в баке, если из него она отбирается в количестве q = 3,0 л/с? Какими будут в этот момент подача и напор насоса?
Данные, необходимые для построения характеристики Q — H:
| Q/Q0 | 0,00 | 0,20 | 0,40 | 0,60 | 0,80 | 1,00 |
| H/H0 | 1,0 | 1,10 | 1,09 | 1,00 | 0,83 | 0,58 |
Здесь Q0 – подача насоса при H = 0; H – напор, развиваемый при Q = 0.
| Н2, м | Н0, м | Q0, л/с | d1, мм | Т, ºС |
| 9,0 | 11,0 | 10,0 | 100 | 30 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009
15.102 Расчетно — графическая работа Центробежные насосы Вариант 21
Исходные данные
Геометрическая высота подачи: z2-z1 = 8 м
Абсолютное давление на свободной поверхности: p1 = 180 кПа
Абсолютное давление в полном резервуаре: p2 = 380 кПа
Подача воды: Q = 0,045 м³/с
Диаметр всасывающего трубопровода: dвс = 250 мм
Длина линии всасывания: Lвс = 6 м
Диаметр напорного трубопровода: dн = 200 мм
Длина линии нагнетания: Lн = 180 м
Количество отводов: всасывание — 1; нагнетания – 2
Температуры воды: t = 16 ℃
Шероховатость труб: ∆э = 0,16 мм
Местные сопротивления на всасывающем трубопроводе:
приёмный клапан — ξп.к = 6
один отвод (колено) — 1ξотв = 0,4
монтажная задвижка: ξзадв = 0,1
Местные сопротивления на напорном трубопроводе:
два отвода (колена) — 2ξотв = 2·0,4 = 0,8
выход в бак под уровень — ξвых = 1
водомерная диафрагма внутри трубы — ξдиаф = 2
регулирующая задвижка: ξзадв = 0,1
Скачать файл (банки РФ) 1200 RUB
Оформление готовой работы

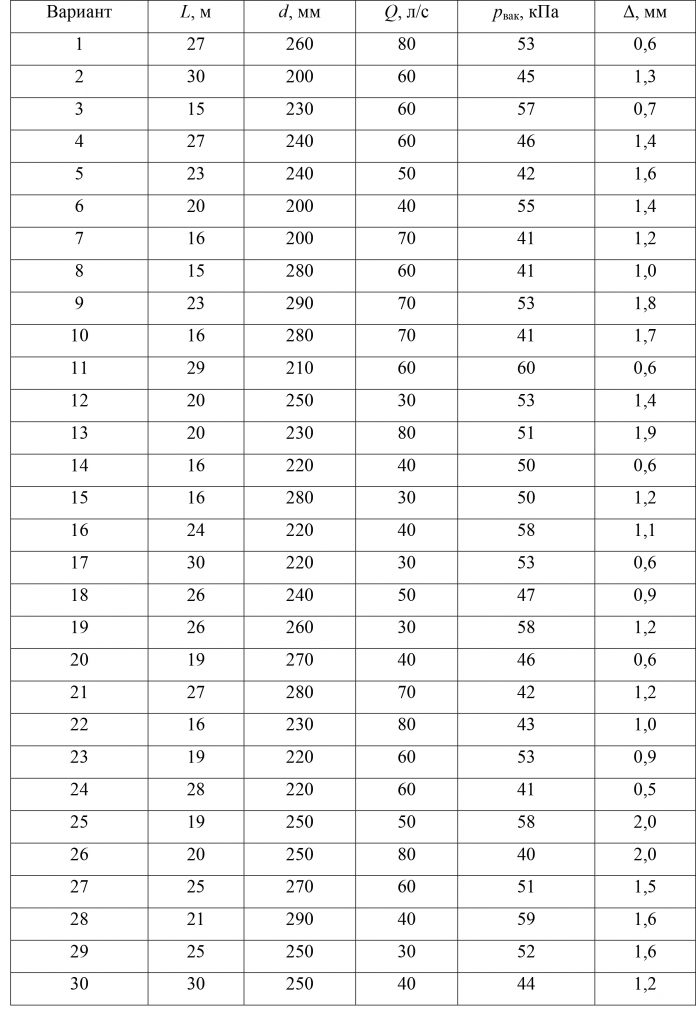

15.103 Определить высоту расположения горизонтального вала центробежного насоса над свободной поверхностью воды в водоеме (hнас), если известны следующие данные. Диаметр всасывающей трубы d, длина всасывающей трубы L, расход воды Q, вакуумметрическое давление перед входом в насос 40 кПа, средняя высота шероховатостей трубы Δ, труба чугунная старая, имеет заборную сетку, одно колено и вентиль.
Примечание.
Коэффициенты местных сопротивлений, указанные в справочной таблице некоторым интервалом, следует задать, как среднее значение интервала.
Выбрать вариант задачи
| Вариант 1 | Вариант 16 |
| Вариант 2 | Вариант 17 |
| Вариант 3 | Вариант 18 |
| Вариант 4 | Вариант 19 |
| Вариант 5 | Вариант 20 |
| Вариант 6 | Вариант 21 |
| Вариант 7 | Вариант 22 |
| Вариант 8 | Вариант 23 |
| Вариант 9 | Вариант 24 |
| Вариант 10 | Вариант 25 |
| Вариант 11 | Вариант 26 |
| Вариант 12 | Вариант 27 |
| Вариант 13 | Вариант 28 |
| Вариант 14 | Вариант 29 |
| Вариант 15 | Вариант 30 |
15.104 Определить высоту установки оси центробежного насоса над уровнем воды в колодце hs, если вакуум в насосе рвак/(ρg) = 4,5 м вод. ст.. Расход Q = 16 л/с, диаметр трубопровода d = 150 мм.
Скачать файл (банки РФ) 200 RUB

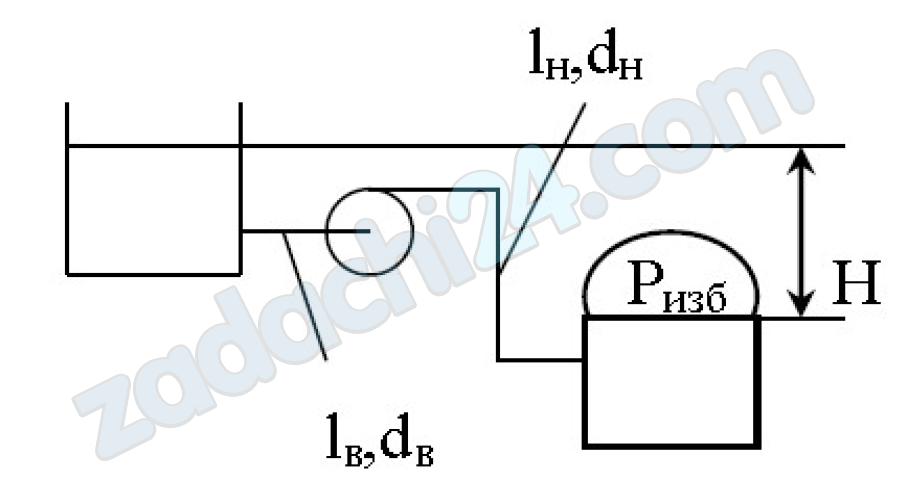

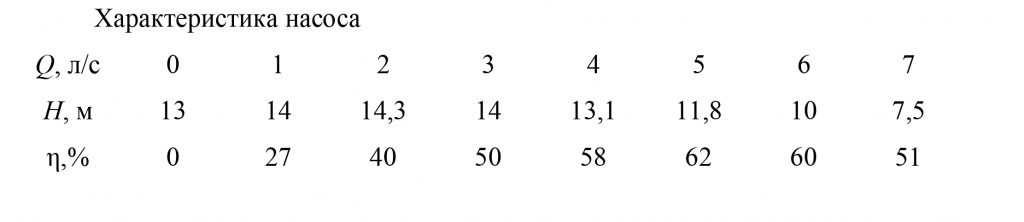

15.105 Дано dв = 0,05 м; dн = 0,04 м, Δ = 0,5 мм, lв =4 м; lн =15 м. Жидкость – вода, ρ = 1000 кг/м³, ν = 1·10-6 м²/c.
Найти: рабочую точку насоса и его мощность
| Вариант | Ризб, кГс/см² | Н, м |
| d | 0,6 | 3 |
Скачать файл (банки РФ) 300 RUB
