3 Равновесие при наличии трения

3.1 Механизм находится в вертикальной плоскости. Пренебречь трением в шарнирах, вес стержней, колодок и нитей не учитывать.

f — коэффициент трения скольжения грузов о плоскость и в тормозной колодке.

Определить минимальное значение силы и реакция опор системы, находящееся в равновесии.

Таблица 1 – Исходные данные

Вариант 1244
Q, кН	R, см	r, см	а, см
12	36	5	52

Продолжение таблицы 1

h, см	b, см	α, град	f	№ схемы
6	30	35	0,01	4

ВУЗ: ЮУрГУ

Все задачи из: Захезин А.М. Малышева Т.В. Теоретическая и прикладная механика ЮУрГУ 2008

3.2 (Вариант 2) Задание С.5. Определение реакций опор твердого тела

Определить минимальное (в вариантах 1-20, 25, 26, 29, 30) или максимальное (в вариантах 21-24, 27, 28) значение силы Р и реакции опор системы, находящейся в покое. Схемы вариантов представлены на рис. 32-34. а необходимые для расчета данные – в табл. 10.

В вариантах 1-20 сцепление (трение покоя) учесть только между колодкой и барабаном. В вариантах 21-30 учесть сцепление в двух опорных точках тела весом G.

Таблица 10

G	Q	a	b	c	α, град	Коэффициент сцепления (коэффициент трения покоя)	Точки, в которых определяются реакции
кН		м			α, град	Коэффициент сцепления (коэффициент трения покоя)	Точки, в которых определяются реакции
1,1	—	0,10	0,15	—	30	0,15	О, А, В

Скачать файл (банки РФ) 250 RUB

Все задачи из: Яблонский А.А. Сборник заданий для курсовых работ по теоретической механике

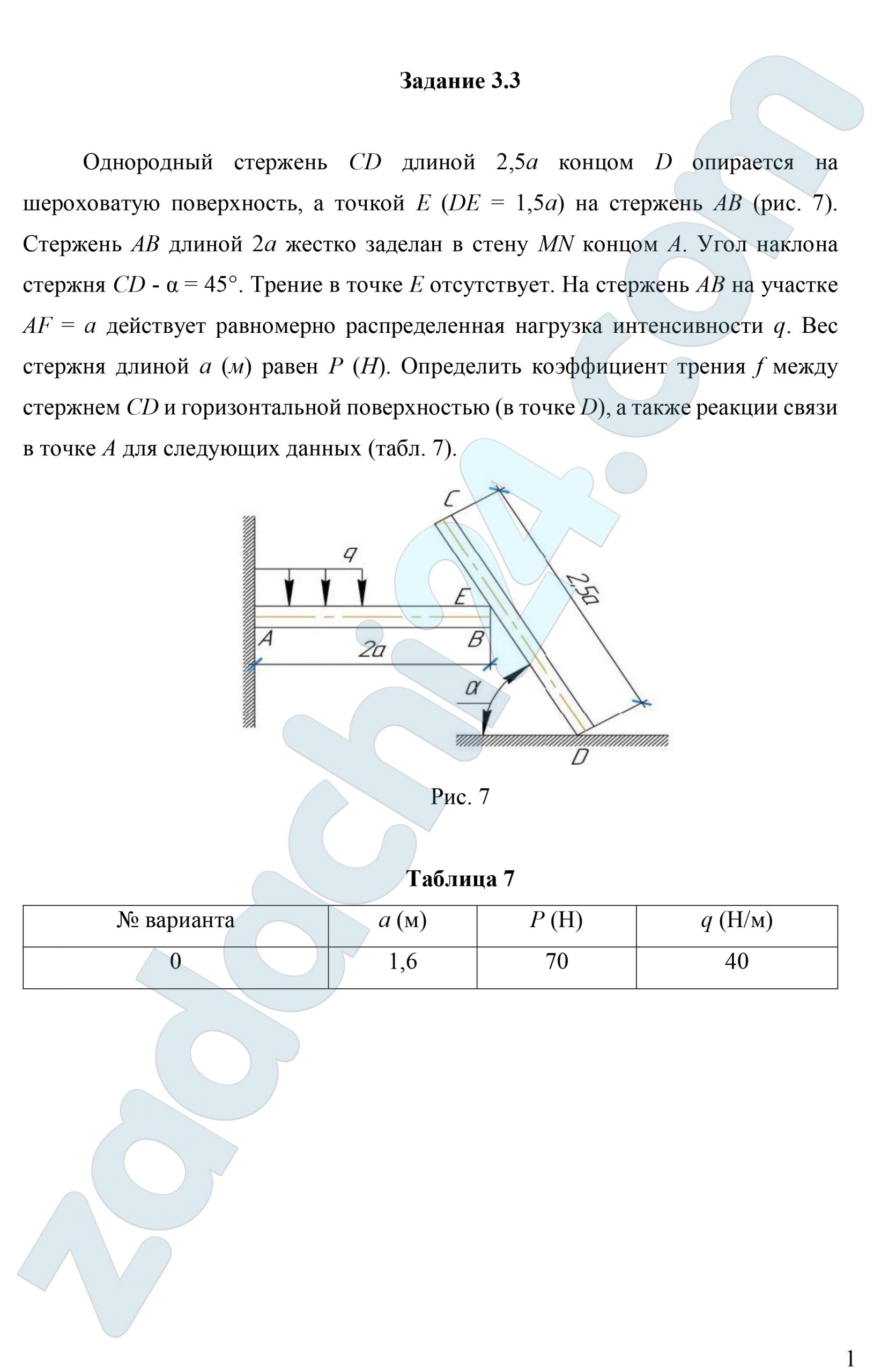

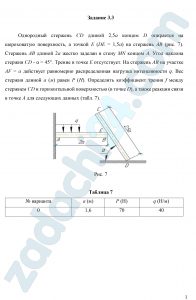

3.3 Однородный стержень CD длиной 2,5а концом D опирается на шероховатую поверхность, а точкой Е (DE = 1,5а) на стержень АВ (рис. 7). Стержень АВ длиной 2а жестко заделан в стену MN концом А. Угол наклона стержня CD — α = 45°. Трение в точке Е отсутствует. На стержень АВ на участке AF = a действует равномерно распределенная нагрузка интенсивности q. Вес стержня длиной а (м) равен P (H). Определить коэффициент трения f между стержнем CD и горизонтальной поверхностью (в точке D), а также реакции связи в точке А для следующих данных (табл. 7).
