3 Силы давления жидкости на плоские стенки

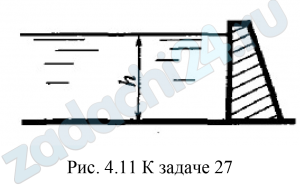

3.431 Определить силу и центр давления воды на стенку шириной    b = 12 м, глубина воды h = 2 м.

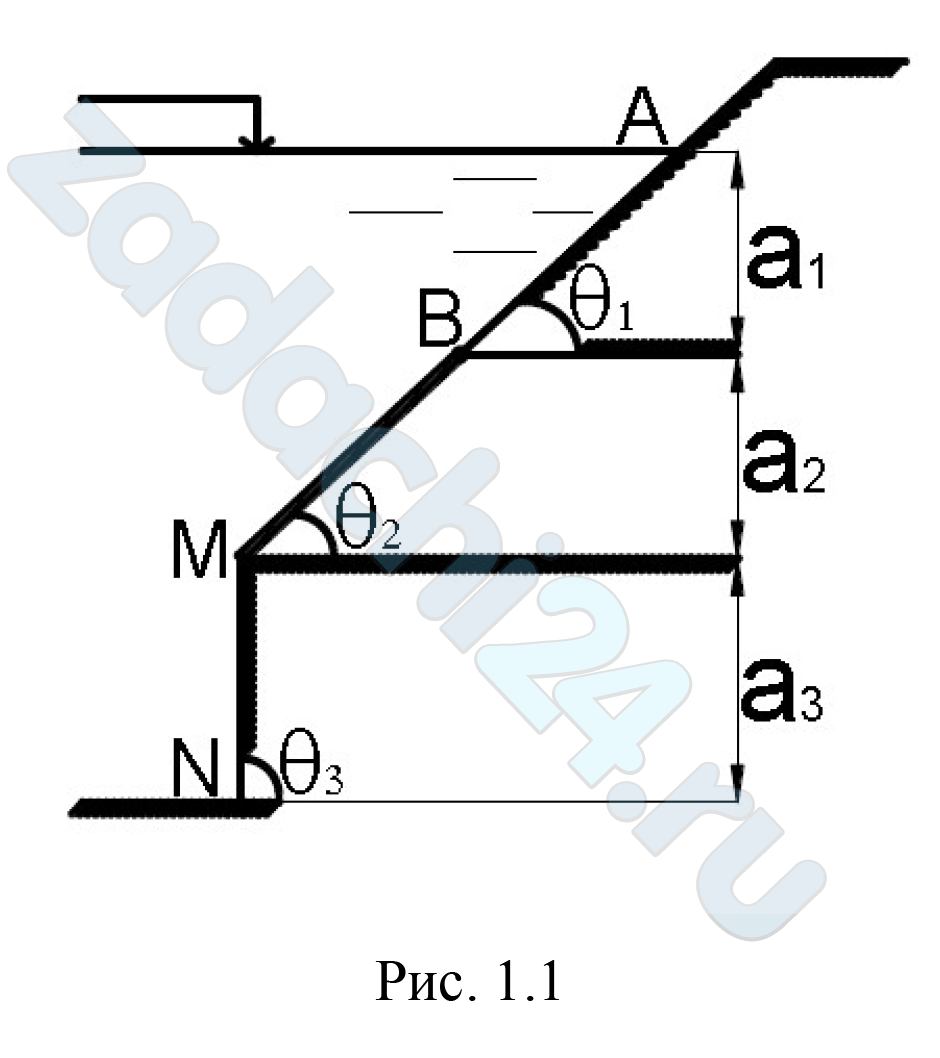

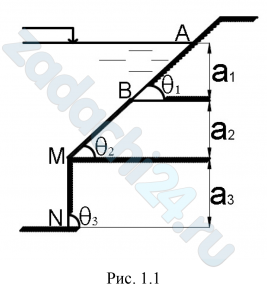

3.432 На рис 1.1 и 1.2 показаны расчетные схемы. На них изображены плоские прямоугольные поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов b.

Требуется:

1. Определить абсолютное и избыточное давление в точке, указанной в табл. 1.1.
2. Построить эпюру избыточного давления на все стенки.
3. Определить силу избыточного давления на указанную в табл. 1.1 часть смоченной поверхности аналитическим и графоаналитическим способами.
4. Аналитическим и графоаналитическим способами координату центра давления силы давления.

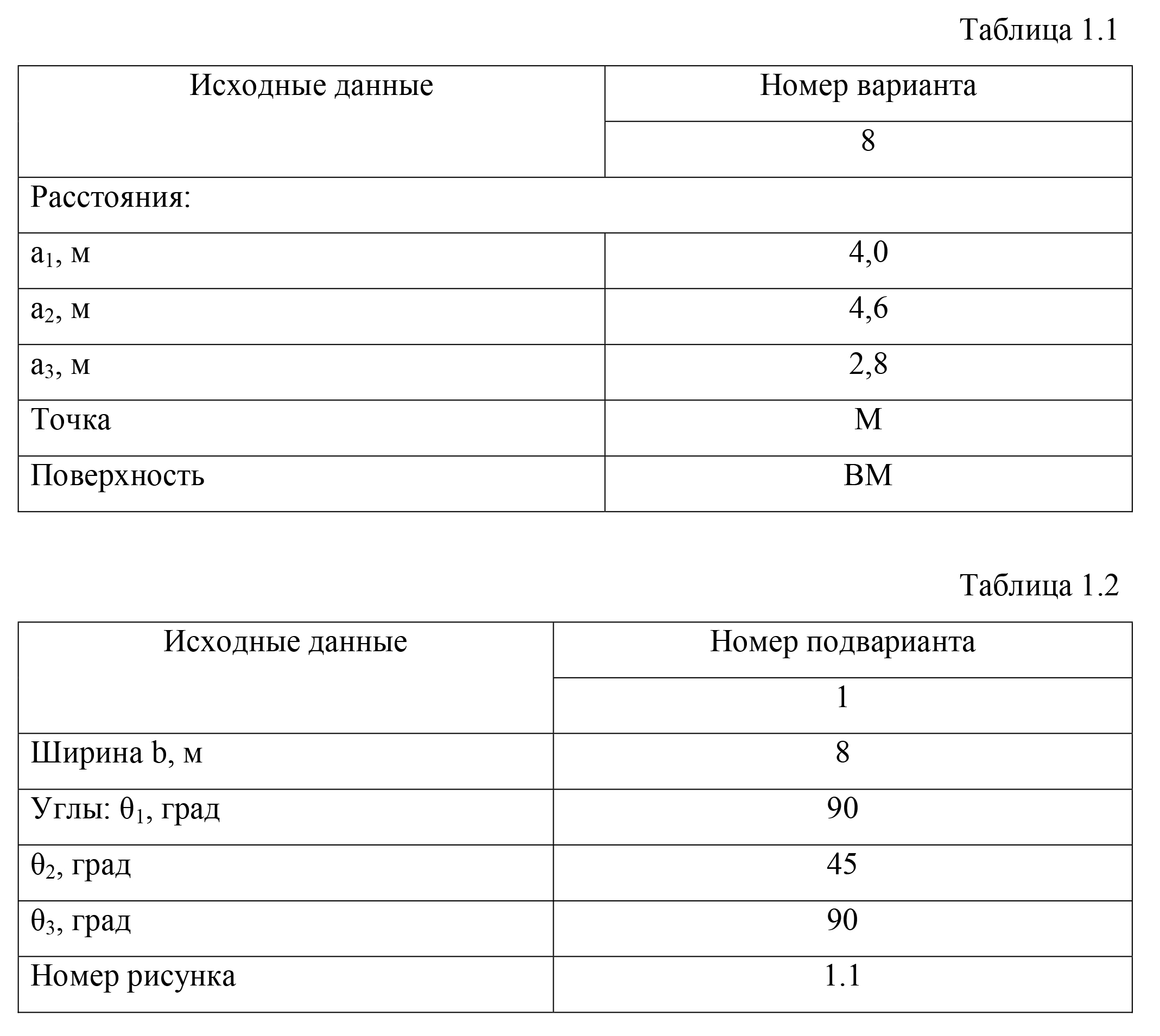

Расчеты и построения выполнить для одного из вариантов по данным приведенным в табл. 1.1 и 1.2.

3.433 Для опорожнения резервуара с нефтью в дне его имеется плоский круглый клапан диаметром d = 100 мм (рис. 3.10). Определить какую силу Т нужно приложить к тросу для открытия клапана при глубине нефти в резервуаре Н = 4,2 м. Манометрическое давление паров нефти в резервуаре р_м = 10 кПа. Как изменится усилие Т, если перед открытием клапана изменить давление на поверхности нефти до нормального атмосферного.

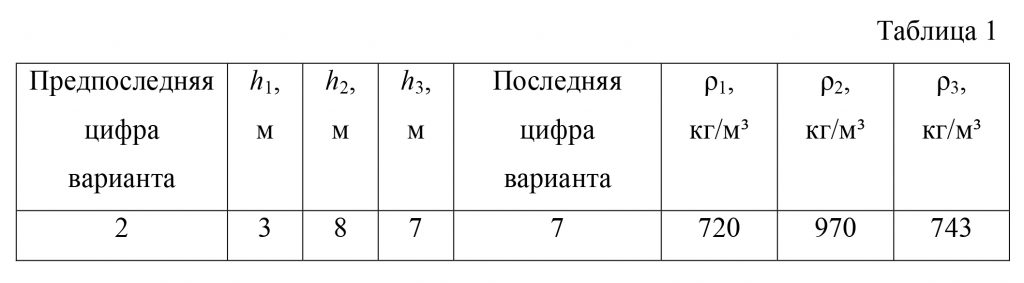

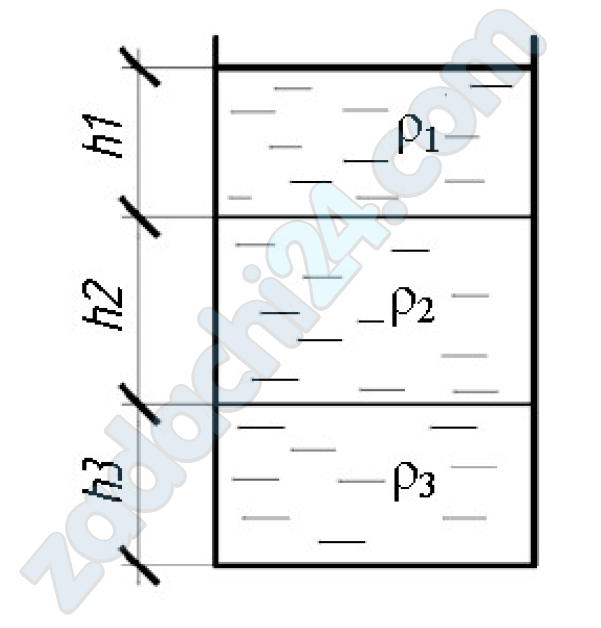

3.434 В открытый сосуд последовательно налиты три разные жидкости с плотностями ρ₁, ρ₂, ρ₃. Высота слоев жидкостей, которые не перемешиваются h₁, h₂, h₃. Построить эпюру манометрического давления.

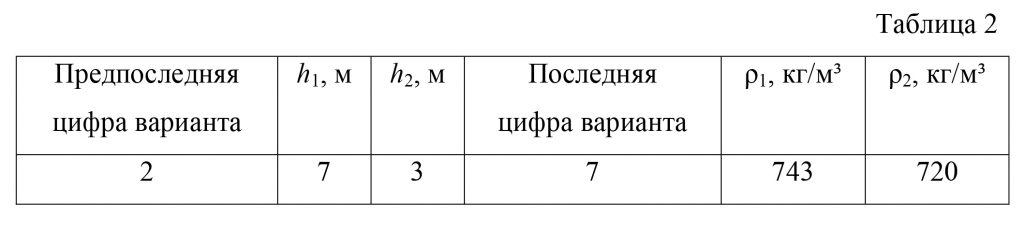

3.435 Перегородка состоит из нескольких фрагментов, длины которых h₁, h₂, h₃. Построить эпюры давлений.

3.436 Построить эпюру избыточного гидростатического давления воды на ломаную прямоугольную стенку шириной b. Определить силу весового давления воды и точку приложения силы давления (центр давления) на каждый участок стенки аналитическим и графоаналитическим методами. Плотность воды принять равной ρ =1000 кг/м³.

Таблица 3.6

Варианты исходных данных
