Кузнецова Е.А. Гидростатика Гидродинамика МарГТУ 2011

7.419 По трубопроводу, имеющему сужение, протекает расход воды Q. Определить диаметр суженной части трубопровода d₂, если известны показания пьезометров h₁, h₂ и диаметр трубопровода d₁. Потери напора не учитывать (рис.7).

Таблица П2 – Числовые значение величин

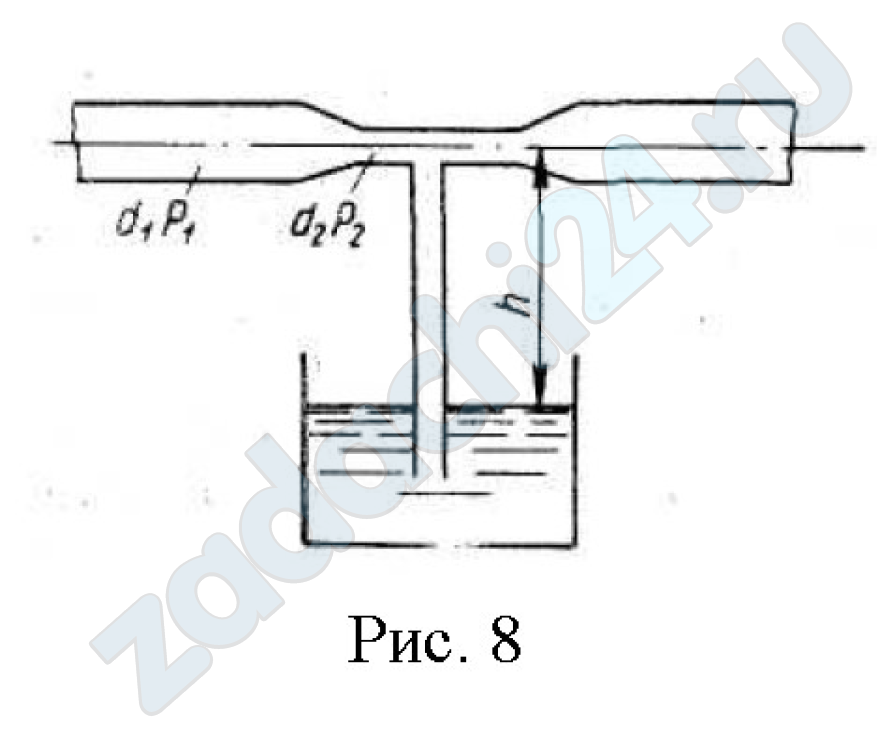

7.420 На какую высоту h может засасываться вода из резервуара по трубке, присоединенной к узкому сечению трубопровода, если по нему протекает расход Q (рис. 8)? Диаметры d₁, d₂, избыточное давление в первом сечении p₁. Потери напора не учитывать.

Таблица П2 – Числовые значение величин

7.320 По трубопроводу, имеющему сужение, протекает расход воды Q = 0,004 м³/с. Без учета потерь напора определить, какой диаметр d₂ должна иметь узкая часть трубопровода, чтобы обеспечить засасывание воды из резервуара на высоту h = 1,5 м (рис.8). Диаметр трубопровода d₁ = 0,06 м, вакуумметрическое давление во втором сечении р₂. р₁ = 0,018 МПа.

7.421 По трубопроводу, имеющему сужение, протекает расход воды Q. Без учета потерь напора определить, какой диаметр d₂ должна иметь узкая часть трубопровода, чтобы обеспечить засасывание воды из резервуара на высоту h (рис.8). Диаметр трубопровода d₁, вакуумметрическое давление во втором сечении р₁.

Таблица П2 – Числовые значение величин

10.272 Определить расход воды в трубопроводе длиной l = 130 м (рис. 11), построить пьезометрическую и напорную линии, если длина первого участка l₁ = 80 м, его диаметр d₁ = 0,09 м, диаметр второго участка d₂ = 0,12 м, напор в баке Н = 5,5 м, отметка начала трубопровода z_в = 4 м отметка конца z_к = 3 м гидравлические коэффициенты трения λ₁ = 0,03, λ₂ = 0,027.

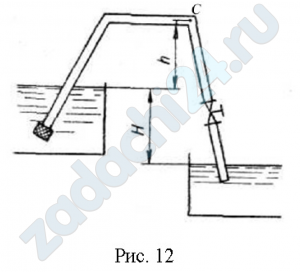

10.390 По сифонному трубопроводу длиной l, и диаметром d нужно обеспечить расход бензина Q. Определить необходимую разность уровней в резервуарах Н и вакуум р_вак в опасной точке сифона С, если длина участка трубопровода до этой точки l₁, а ее возвышение над уровнем в верхнем резервуаре h (рис.12). Трубопровод имеет приемный клапан с сеткой (ζ_кл = 6) и задвижку (ζ_зад = 3). Потери на поворотах не учитывать. Коэффициент сопротивления трения λ = 0,025. Объемный вес бензина γ_б = 750 кг/м³.

Таблица П2 – Числовые значение величин

10.273 Определить максимально допустимую высоту установки насоса h над уровнем воды в бассейне (рис.13) при следующих данных: производительность насоса Q = 0,030 м³/c; вакуум во всасывающем патрубке р_вак = 0,065 МПа; длина всасывающей трубы l = 10 м, диаметр d = 0,20 м. Всасывающая труба снабжена приемным клапаном с сеткой (ξ_кл = 6) и имеет одно сварное колено (ξ_кол =  1,2). Коэффициент сопротивления трения определить по эквивалентной шероховатости Δ =  0,2 мм, предполагая наличие квадратичной зоны сопротивления.

10.391 Из нижнего бака с избыточным давлением р_м по новой стальной трубе подается бензин в верхний бак, на поверхности которого поддерживается вакуум р_вак (рис. 15). Разность уровней в баках h, длина трубы l, диаметр d. При каком значении коэффициента сопротивления вентиля ζ_вент будет подаваться расход Q. Потерями напора на вход в трубу и выход из нее пренебречь. Коэффициент сопротивления трения определить по формуле П.Н. Конакова для гидравлически гладких труб. Объемный вес бензина γ_б = 750 кг/м³, коэффициент кинематической вязкости ν = 0,008 см²/с.

Таблица П2 – Числовые значение величин

11.225 Определить диаметры труб для участков тупиковой водопроводной сети (рис. 16) и установить требуемую высоту водонапорной башни в точке 1 для подачи следующих расходов в конечные пункты сети: Q₄, Q₆, Q₇ и Q₈. Длины участков в метрах указаны на схеме сети. Местность горизонтальная. В конечных пунктах сети должен быть обеспечен свободный напор h_св = 12 м. При расчете воспользоваться значениями предельных расходов и расходных характеристик для новых водопроводных труб (табл. 1).

Таблица П2 – Числовые значение величин
