9 Гидравлические сопротивления

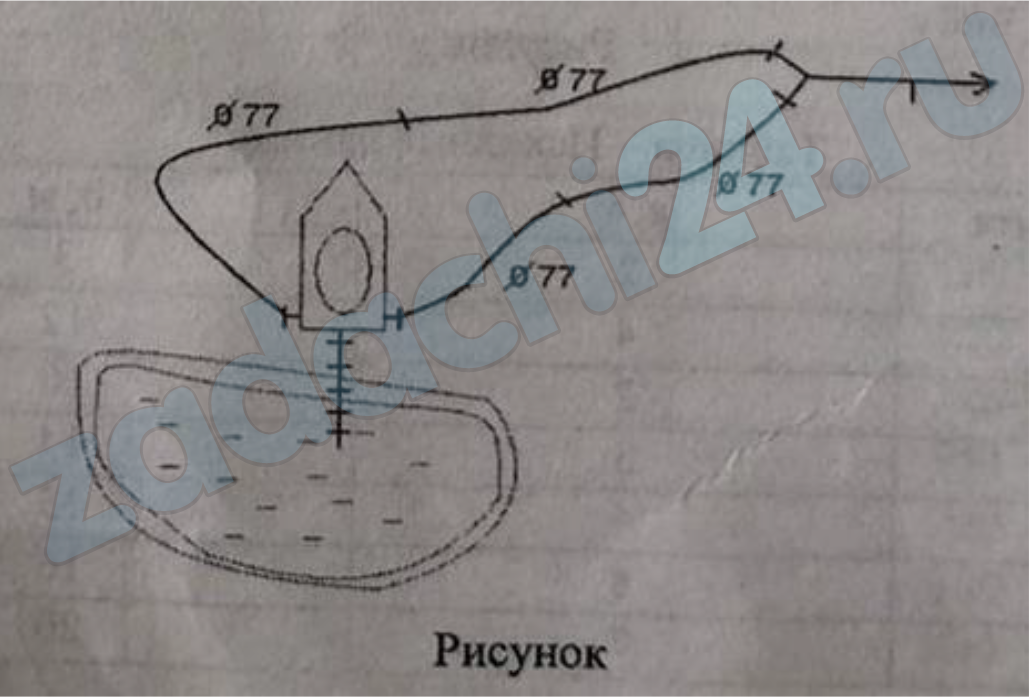

9.241 Определить, какое необходимо создать давление с помощью насоса, чтобы лафетный ствол обеспечивал расход равный Q. Потерями напора местными и по длине пренебречь.

Таблица  — Исходные данные

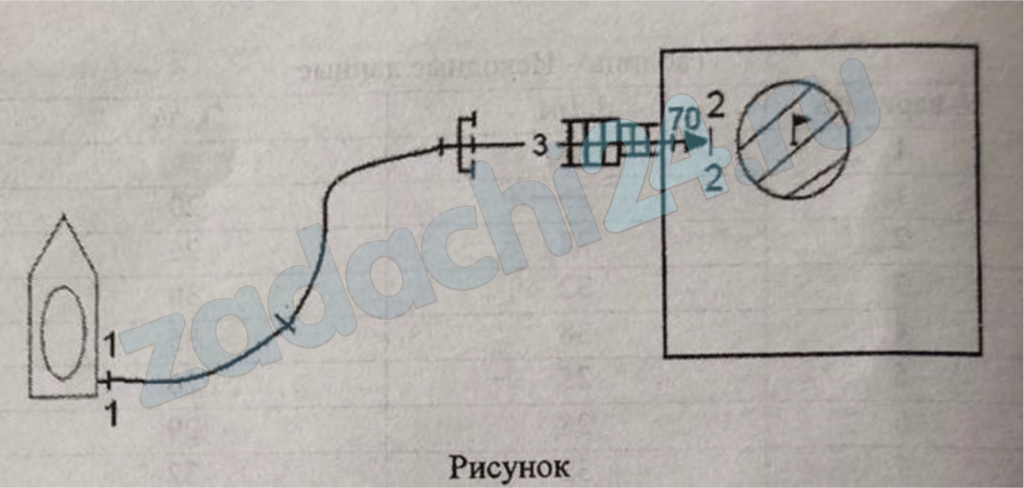

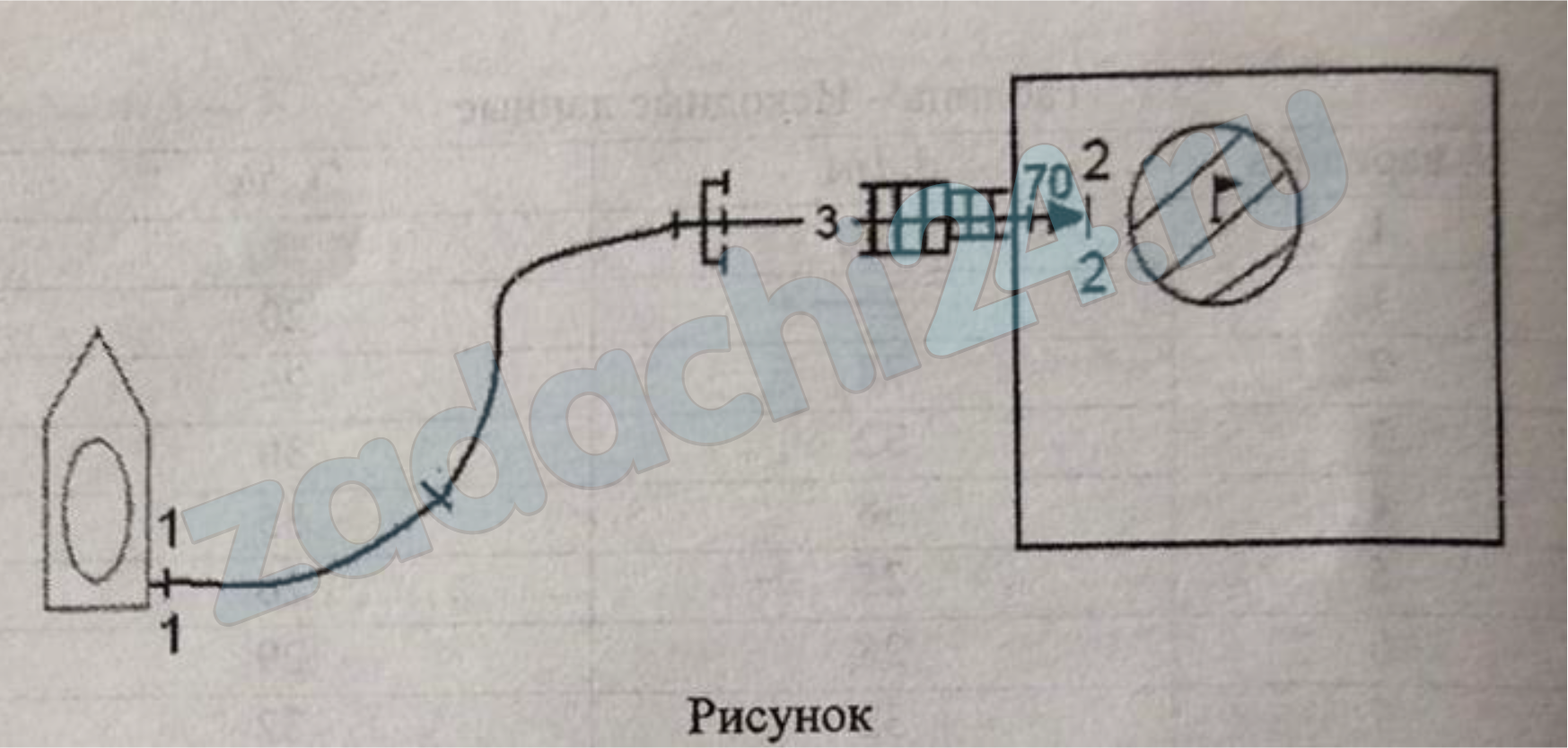

9.242 Рассчитать, какое минимальное давление необходимо создать на насосе автоцистерны, чтобы подать ствол РС-70 (ствол А) в окно 3-го этажа с расходом Q. Рукавная линия проложена из 3-х рукавов диаметром 77 мм и одного разветвления. Коэффициент местных потерь ξ_ствола = 0,343, ξ_развл = 0,5.

Таблица  — Исходные данные

9.243 Определить разность уровней h, соответствующую первому и второму критическим числам Рейнольдса. Длина трубы l, диаметр d.

Трубы обычные водопроводные. Жидкость и ее температура заданы в таблице 6. Схема движения жидкости представлена на рисунке 4.

Таблица 6 – Исходные данные по вариантам к задаче №6

9.244 Перемещение поршней гидроцилиндров равных диаметров D осуществляется подачей рабочей жидкости по трубам 1 и 2 одинакового диаметра d. Общий объемный расход жидкости Q, в каждой из линий Q₁ и Q₂. Эквивалентная длина каждой из линий l_ЭКВ = 20 м. На левый поршень приложена сила F₁.

Определить силу F₂, при которой скорость перемещения второго поршня вдвое больше скорости перемещения первого. Данные принять из рисунка 5 и таблицы 8.

Таблица 8 – Исходные данные по вариантам к задаче №7

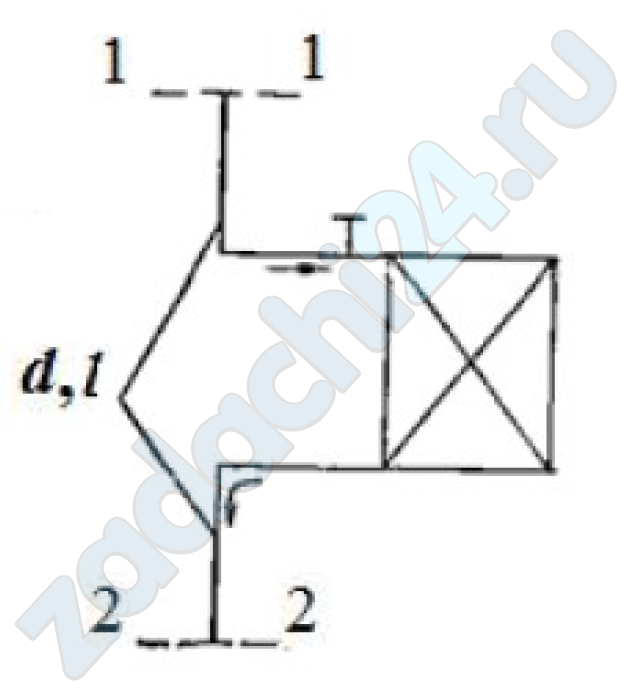

9.245 Расход горячей воды с температурой 95°С через радиатор водяного отопления Q = 0,1 м³/ч.

Определить потери давления между сечениями 1-1 и 2-2, если диаметр подводящих трубопроводов d = 0,0125 м, а их общая длина l = 5 м.

Принять следующие коэффициенты сопротивления:

для поворота ξ₁ = 1,45 для крана ξ₂ = 0,5, для радиатора ξ = 2,1.

9.246 Определить среднюю скорость движения жидкости в сечении 2-2, если ее средняя скорость в сечении 1-1 υ₁ = 1,2 м/с, давление в этом сечении p₁ = 1,2 ат, давление в сечении 2-2 равно р₂ = 1,1 ат, центр сечения 2-2 находится ниже центра сечения 1-1 на Δh = 3 м, потери напора между сечениями на преодоление гидравлических сопротивлений h_s = 1,4 м.

9.247 Резервуар, имеющий объем W = 12,6 м³, требуется наполнить водой за время t = 30 мин. Определить диаметр d водопроводной трубы, по которой вода под постоянным напором Н = 2,6 м будет подаваться в резервуар. Длина трубы l = 150 м, n = 0,014.

9.248 Из напорного бака с избыточным давлением 0,35 МПа, перетекает вода в открытый резервуар по короткой трубе диаметром 30 мм, с расходом 4,1 л/с. Уровни соответственно в напорном баке и резервуаре 1,2 и 2,9 м, потерями на трение пренебречь. Определить коэффициент сопротивления крана. (рис. 15)

9.249 Определить, при какой разности уровней скорость движения воды в бетонной самотёчной трубе диаметром 350 мм и длиной 110 м будет равна 1,7 м/с. Коэффициент сопротивления сетки принять ζ_сетки = 7,0. (рис. 18)

9.250 По стальному трубопроводу, длиной 32 м и диаметром 50 мм, бывшему в эксплуатации, перекачивается 2900 кг/ч 28%-го раствора метилового спирта при температуре 20°С. Определить потери напора на трение в трубопроводе.
