9 Гидравлические сопротивления

9.251 Определить суммарные потери давления в трубопроводе (рис. 2) диаметром 20 мм на участке между точками А и В, если скорость потока жидкости и, суммарный коэффициент местных сопротивлений ζ = ζ₁ + ζ₂ + ζ₃ + ζ₄, а общая протяжённость прямолинейных участков трубопровода 1 = 1₁ + l₂ + l₃ + 1₄ (табл. 5). Плотность жидкости ρ_ж = 890 кг/м³.

9.252 По трубе длиной l = 100 м, диаметром d = 100 мм перекачивается масло    ρ = 0,8 г/cм³. Расход Q = 10 л/с, вязкость ν = 0,726 см²/c. Определить потери напора (давления).

9.253 При исследовании влияния шероховатости на гидравлический коэффициент трения (опыты Никуразде) на внутреннюю поверхность стальной трубы диаметром 200 мм при помощи специального лака наносятся зерна песка размером Δ = 0,5 мм. Определить, при каком расходе воды, имеющей температуру 20°С, образующаяся у стенки трубы ламинарная пленка будет иметь толщину δ = 0,3 мм. Обосновать выбор формулы для коэффициента гидравлического трения.

9.254 По длинному трубопроводу диаметром d длиной l движется жидкость с расходом Q при температуре t ºС. Определить потери напора на трение по длине h_l и суммарные потери напора h_пот. Потери напора по длине установить через гидравлический коэффициент трения λ .

Таблица 3.4

Схемы движущейся жидкости

Таблица 3.5

Варианты исходных данных

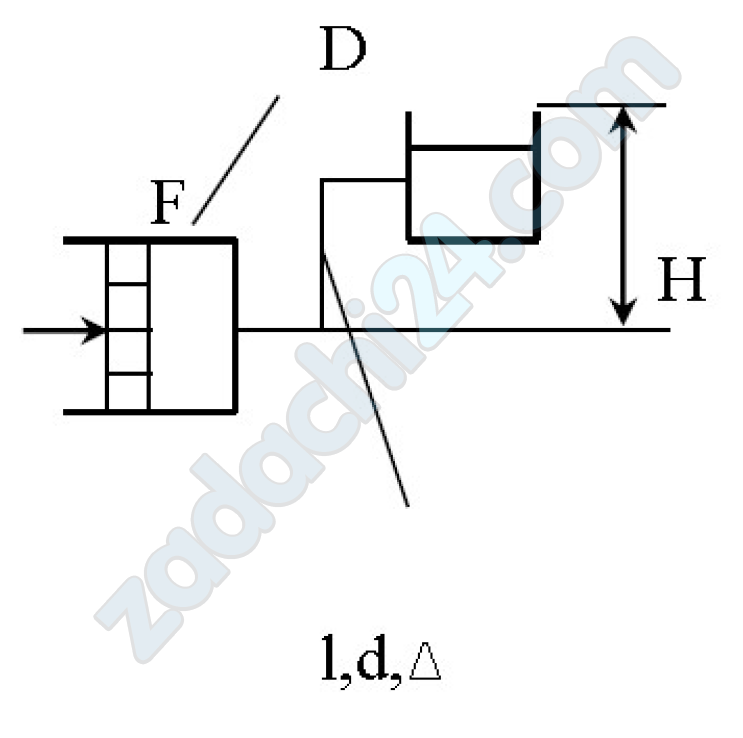

9.255 Дано: Н = 10 м, d = 0,03 м, Δ = 0,3 мм, D = 0,1 м

Жидкость – вода, ρ = 1000 кг/м³

ν = 1·10^-6 м²/с

Определить: силу F
