Кузнецова Е.А. Гидростатика Гидродинамика МарГТУ 2011

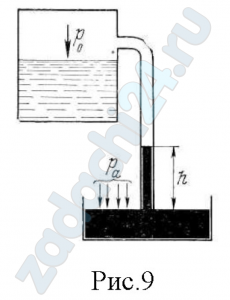

2.583 Определить давление на свободной поверхности в закрытом сосуде (рис.9), если в трубке, присоединенной к сосуду, ртуть поднялась на высоту h.
Таблица П2 – Числовые значение величин
| Предпоследняя цифра шифра зачетной книжки | h, см |
| 1 | 23 |

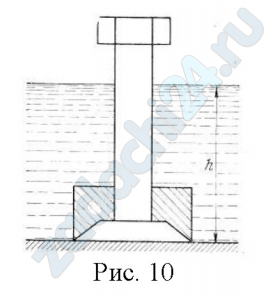

2.584 Определить манометрическое давление воздуха в рабочей камере кессона (рис.10), погруженного на глубину h = 30 м от поверхности воды, при условии непроникновения воды в кессон.

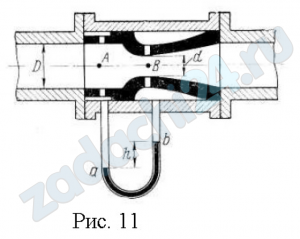

2.585 Определить разность давлений в точках А и В расходомера Вентури, если показание ртутно-водяного дифференциального манометра h (рис.11).
Таблица П2 – Числовые значение величин
| Предпоследняя цифра шифра зачетной книжки | h , см |
| 1 | 5 |
2.586 Определить, на какую высоту h поднимется вода в пьезометрической трубке под действием плунжеров (рис.12) при следующих данных: диаметр плунжера d, заглубление плунжера а, сила давления на плунжер Р. Собственный вес плунжера не учитывать.
Таблица П2 – Числовые значение величин
| Предпоследняя цифра шифра зачетной книжки | d, мм | а, см | Р, кН |
| 1 | 200 | 40 | 0,4 |
2.587 Определить манометрическое давление рм в верхней части одного из сообщающихся сосудов, наполненных водой (рис. 14), под действием силы Р, приложенной к поршню правого сосуда.
Таблица П2 – Числовые значение величин
| Предпоследняя цифра
шифра зачетной книжки |
Р, кН | d1, мм | d2, мм | d3, мм | h, м |
| 9 | 3,5 | 200 | 300 | 150 | 1,1 |
2.588 Определять высоту h, на которую может поднять воду прямодействующий паровой насос (рис.16) при следующих данных: диаметр парового цилиндра d2, манометрическое давление в паровом цилиндре рм.
Таблица П2 – Числовые значение величин
| Предпоследняя цифра шифра зачетной книжки | d1, мм | d2, мм | рм, МПа |
| 1 | 100 | 250 | 0,4 |
11.226 Определить, при какой разности уровней воды в баках Н по системе труб будет протекать расход воды Q. Диаметры труб d1, d2, d3, d4. Длины труб в метрах указаны на схеме (рис.18). Воспользоваться значениями расходных характеристик для новых водопроводных труб (табл. 1).
Таблица П2 – Числовые значение величин
| Предпоследняя цифра
шифра зачетной книжки |
Q, м³/с | d1, м | d2, м | d3, м | d4, м |
| 7 | 0,014 | 0,10 | 0,075 | 0,075 | 0,125 |
11.227 Определить, при каком напоре Н по системе труб (рис.20) будет протекать расход воды Q. Диаметры труб d4, d1 = d2 = d3. Длины труб l4, l1 = l2 = l3. Воспользоваться значениями расходных характеристик для новых водопроводных труб (табл. 1).
Таблица П2 – Числовые значение величин
| Предпоследняя цифра
шифра зачетной книжки |
Q, м³/с | d1 = d2 = d3, м | d4, м | l1 = l 2 = l 3, м | l4, м |
| 7 | 0,015 | 0,075 | 0,10 | 40 | 80 |
6.51 Призматический резервуар длиной l = 3,8 ми высотой h = 2,0 м наполнен жидкостью на глубину h1 = 1,3 м (рис. 27). С каким наибольшим ускорением a должен перемещаться резервуар в горизонтальном направлении, чтобы не происходило перелива жидкости через его заднюю стенку? При каком ускорении a1 начнется обнажение дна резервуара у его передней стенки?
6.47 Призматический резервуар длиной l = 3,5 м, шириной b = 1,8 м и высотой h = 1,4 м движется в горизонтальном направлении с ускорением а = 1,8 м/с². Какой наибольший объем жидкости W можно налить в сосуд, чтобы не происходило перелива жидкости через его заднюю стенку? Какой объем жидкости W1 останется в сосуде при его движении с ускорением а1 = 3,6 м/с² (рис.27).
