8 Истечение жидкости через отверстия и насадки

8.271 Определить коэффициент расхода жидкости при ее истечении через насадок, установленный в плоском днище вертикального цилиндрического открытого резервуара, если за 24 мин высота уровня понизилась от 2,6 до 1,2 м. Диаметр резервуара D = 1,4 м, диаметр насадка d = 2 см.

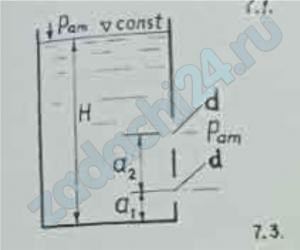

8.272 Два одинаковых круглых отверстия d = 60 мм с острой кромкой расположены одно над другим в вертикальной стенке большого резервуара (рис. 7.3). Центр нижнего отверстия нахо­дится на расстоянии a₁ = 200 мм от дна резервуара. Расстояние между центрами отверстий а₂ = 500 мм. Определить, при какой глубине Н воды в резервуаре суммарный расход из обоих отверстий доставит Q = 23 л/с.

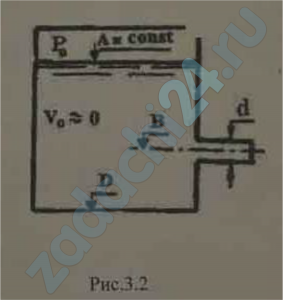

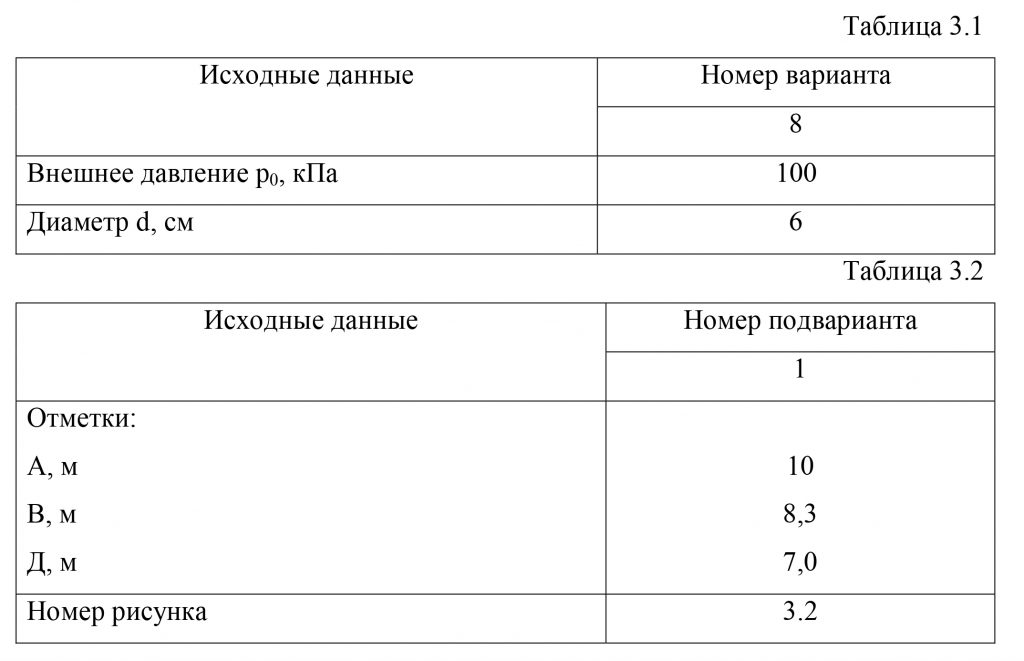

8.273 На рис. 3.1 и 3.2 показаны резервуары, в оболочке которых сделаны круглые отверстия диаметром d. К одному из отверстий присоединен внешний цилиндрический насадок (рис. 3.2). Отметки уровня воды в резервуарах, центра отверстий, дна указаны в таблице 3.2.

Скорость в резервуарах V₀ ≈ 0. Отметка уровня воды держится постоянной. Длину насадка принять равной l_нас = 4d.

Требуется:

1. Определить расход Q, вытекающий через отверстие (рис. 3.1) или внешний цилиндрический насадок (рис. 3.2).
2. Определить в метрах водяного столба величину вакуума в сжатом сечении внешнего цилиндрического насадка.

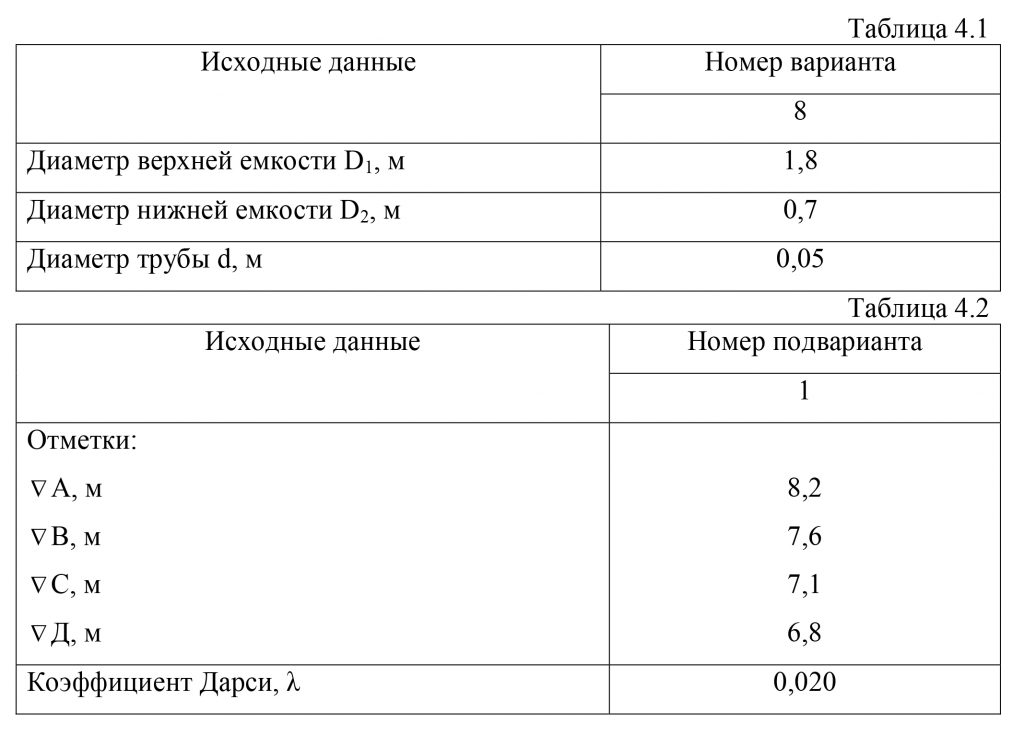

8.274 Определить время опорожнения бака через трубу от отметки ▽А до отметки ▽С (рис. 4). Расчет выполнить для одного из вариантов по данным, приведенным в таблицах 4.1 и 4.2.

8.275 Вода вытекает через отверстие диаметром 12 мм, разность уровней 2,8 м, показание вакуумметра 163 мм рт. ст., показание манометра 0,27 МПа (рис. 23). Определить направление истечения воды через отверстие и расход?

8.276 В стенках трехкамерного тонкостенного отстойника сделаны отверстия с площадями живых сечений соответственно в первой и второй камерах 3 и 2 дм³, к третьему отверстию присоединен внешний цилиндрический насадок с площадью сечения 1,2 дм³, общий напор 3 м, уровни воды, в камерах постоянны. Определить распределение напоров и расход воды вытекающей из отстойника?

8.277 Проектируется водоспуск в железобетонной плотине в виде трубы длиной 6 м. Напор над водоспуском при свободном истечении равен 7,5 м. Разность отметок уровней воды в верхнем и нижнем съездах плотины 18 м. Определить диаметр водоспуска, если расход 16 м³/с. Установить, какой будет расход через водоспуск, если уровень нижнего бьефа поднимается на 10 метров. (рис. 24)

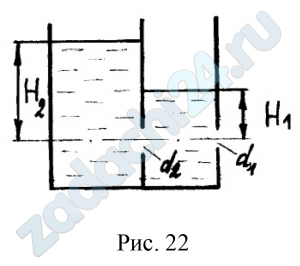

8.278 В стенке бака и в перегородке на одном уровне имеются отверстия диаметром 12 мм и 16 мм соответственно. Определить, на каких уровнях над центром отверстий будет поверхность жидкости в отсеках бака, если из него вытекает 0,4 л/с воды. Уровни жидкости в отсеках постоянны (рис. 22).

8.279 Из резервуара диаметром 600 мм через отверстие в днище диаметром 50 мм вытекает вода. За какое время уровень воды в резервуаре изменится от 850 до 300 мм. Как изменится это время, если к отверстию присоединить цилиндрический насадок такого же диаметра?
