8 Истечение жидкости через отверстия и насадки

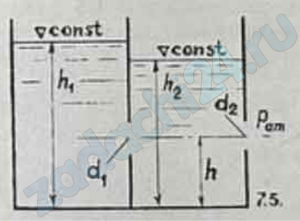

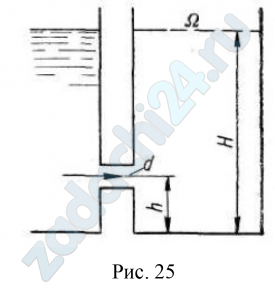

8.282 В вертикальной стенке, разделяющей открытый резервуар на две части (рис. 7.5), расположено отверстие диаметром d₁ = 50 мм. В наружной стенке имеется другое отверстие диаметром d₂. Центры обоих отверстий расположены на высоте h = 1,0 м от дна. Глубина воды в левой части резервуара h₁ = 2,5 м: расход через отверстия Q = 3,1 л/с. Определить глубину h₂ воды в правой части резервуара и диаметр d₂ отверстия в наружной стенке.

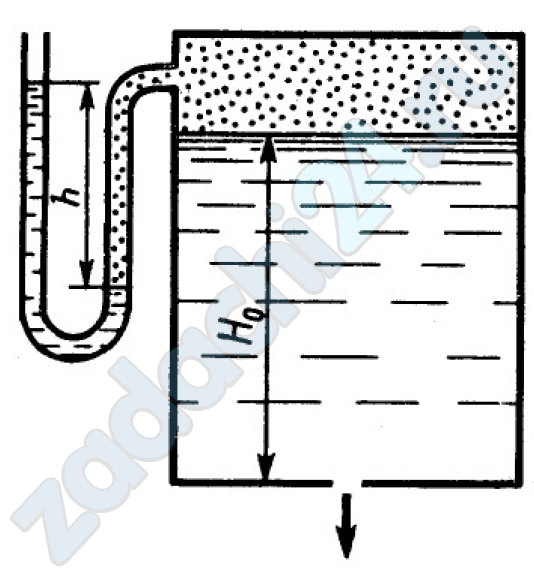

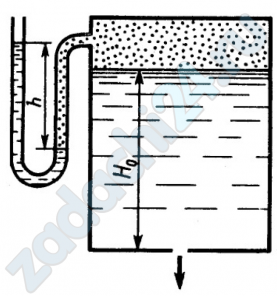

8.283 Определить расход жидкости (ρ = 800 кг/м³), вытекающей из бака через отверстие площадью S₀ = 0,5 см². Показание ртутного прибора, измеряющего давление воздуха, равно h = 200 мм; высота жидкости в баке H₀ = 2 м, коэффициент расхода отверстия μ = 0,56.

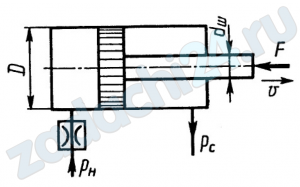

8.284 Определить значение силы F, преодолеваемой штоком гидроцилиндра при движении его против нагрузки со скоростью υ = 15 мм/c. Давление на входе в дроссель р_н = 12,5 МПа, давление на сливе р_с = 0,2 МПа, коэффициент расхода дросселя μ = 0,7, диаметр отверстия дросселя d = 1 мм. Плотность жидкости ρ = 900 кг/м³. D = 50 мм; d_ш = 25 мм.

8.285 Вода вытекает при постоянном напоре через «насадок 1» в атмосферу. Диаметр выходного отверстия d.

Найти

а) напор Н₁, при котором расход воды из бака Q.

б) какой напор Н₂ необходим, чтобы пропускать тот же расход через «насадок 2».

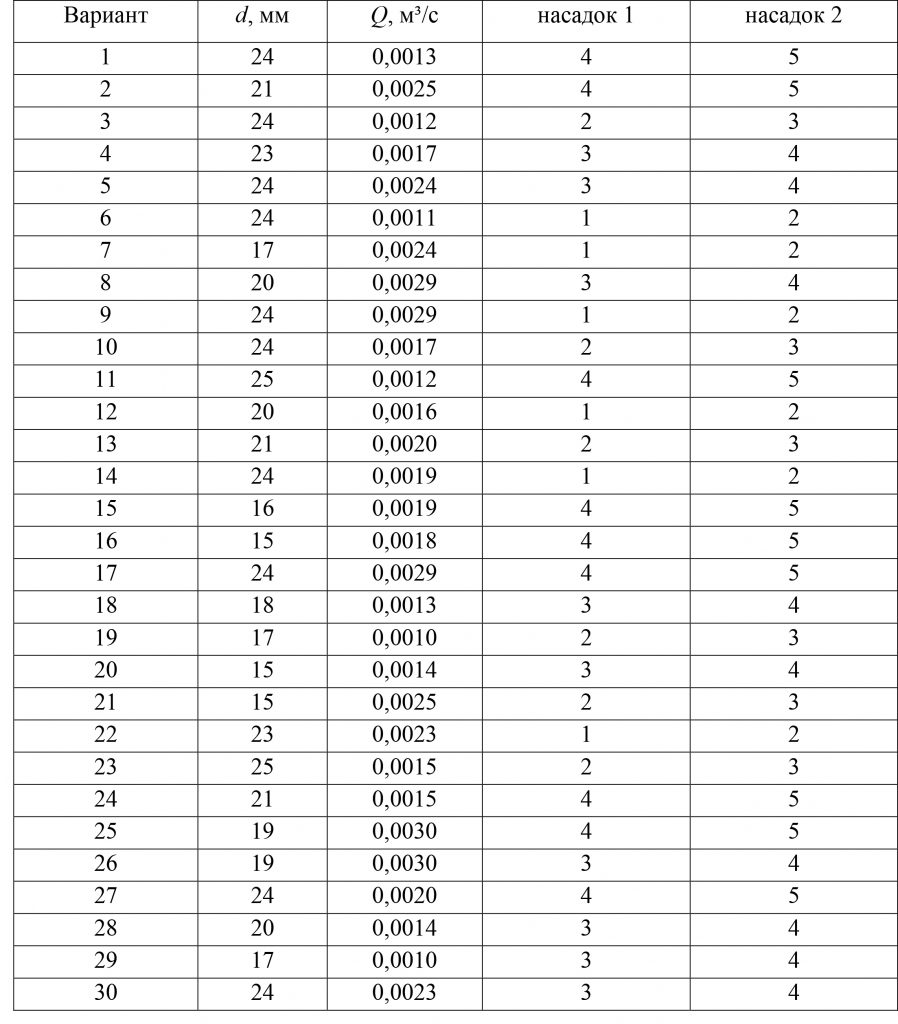

Примечание. Название насадков и значения их коэффициентов расхода можно посмотреть в таблице:

8.286 В резервуаре имеются два круглых отверстия диаметром d = 85 мм, одно из которых расположено в вертикальной боковой стенке на расстоянии а = 0,40 м от дна до его центра, а другое — в центре дна (рис. а). Глубина воды в резервуаре равна h₁ = 1,35 м. Определить:

1) суммарный расход воды, вытекающей через отверстия;

2) глубину h₂ в резервуаре, если истечение воды будет происходить через внешние цилиндрические насадки длиной l_н = 0,35 м, присоединенные к отверстиям (рис. б). Через оба насадка проходит вычисленный суммарный расход воды.

Скачать файл (банки РФ) 200 RUB

8.287 Как изменится расход жидкости, если при прочих равных условиях к отверстию в тонкой стенке присоединить конический расходящийся насадок с углом конусности θ = 6° и длиной l = 3d?

8.288 Определить расход и скорость истечения воды из малого круглого отверстия (насадка) диаметром d в боковой тонкой стенке резервуара больших размеров. Напор над центром отверстия (насадка) H, температура воды t = 20ºС.

Таблица 3.7

Варианты исходных данных
